欢迎进入,佛山市高明南越钢结构制造有限公司!

专注于特殊、大件钢铁表面热镀锌加工

14年热镀锌加工服务经验

南越钢结构

热浸锌加工热线

0757-66885501

南越钢结构加工服务中心

Processing service

热浸锌加工热线

0757-66885501
看得出品质     摸得到质量

联系南越钢结构

佛山市高明南越钢结构制造有限公司

公司地址:佛山市高明区荷城兴良路65号

联系电话:0757-66885501

企业QQ :439869743

电子邮箱:439869743@qq.com

立即咨询 在线留言

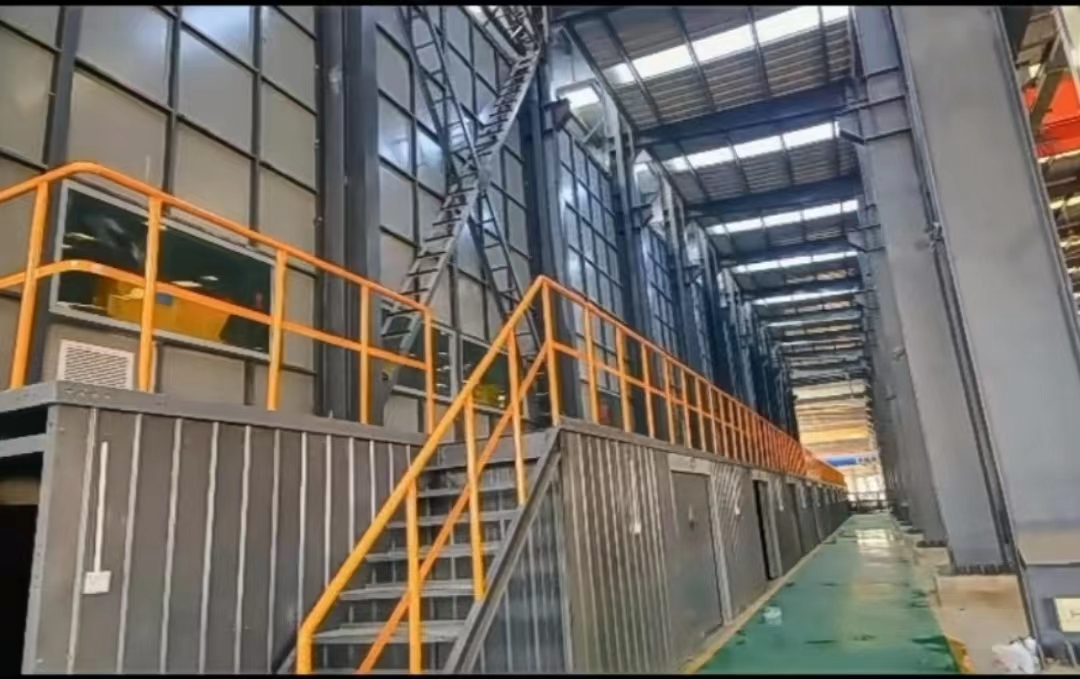

黑件车间:

通过喷砂或使用脱脂剂除去工件表面油脂。

黑件车间黑件车间

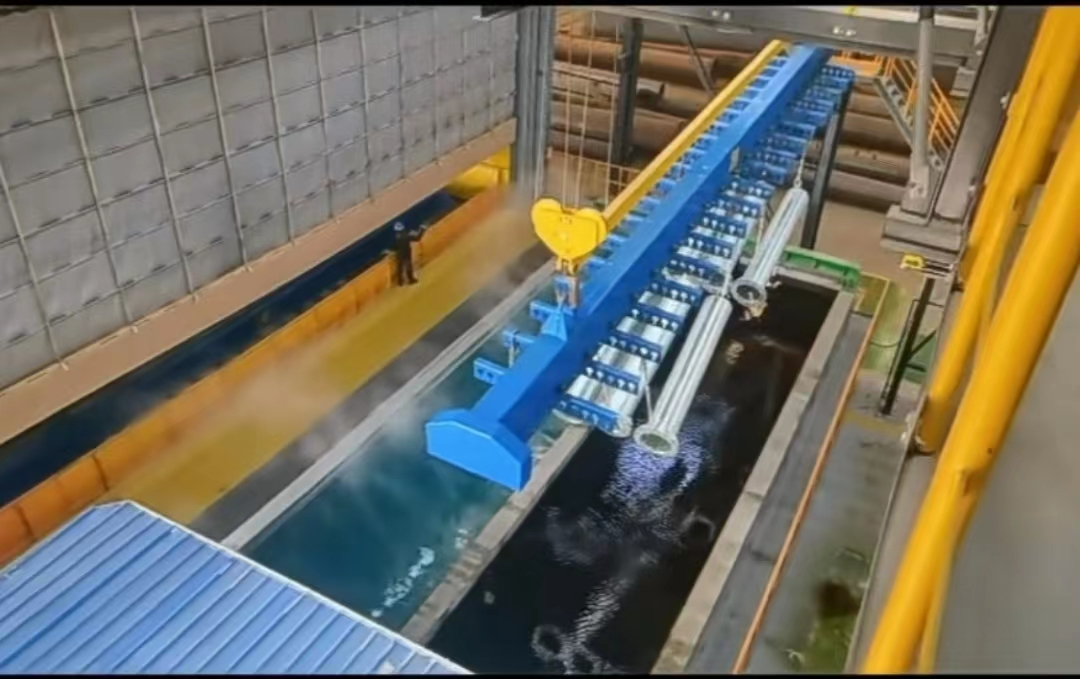

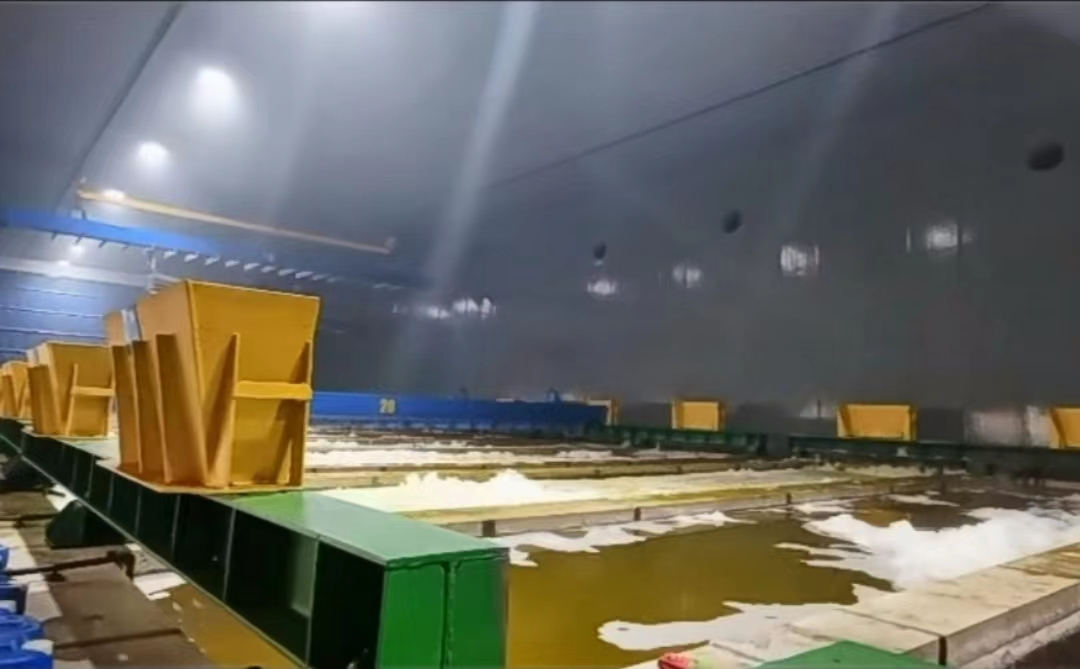

酸洗池:

采用HCI 20喷行酸洗,加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量。脱脂及酸洗处理不好会造成镀层附着力不好,镀不上锌或锌层脱落。

酸洗池酸洗池


清水池:

漂洗的水质要求清洁,漂洗洗时要求操作者前后左右摆动镀件,使其充分去除污染物,水洗的时间为1至3分钟,水温为室温。行车升降速度7米/分钟,起吊斜角为20—35度。工件离开液面后停留片刻,待工件上的漂洗水基本滴净后方可进入助镀池进行助镀处理。

清水池清水池

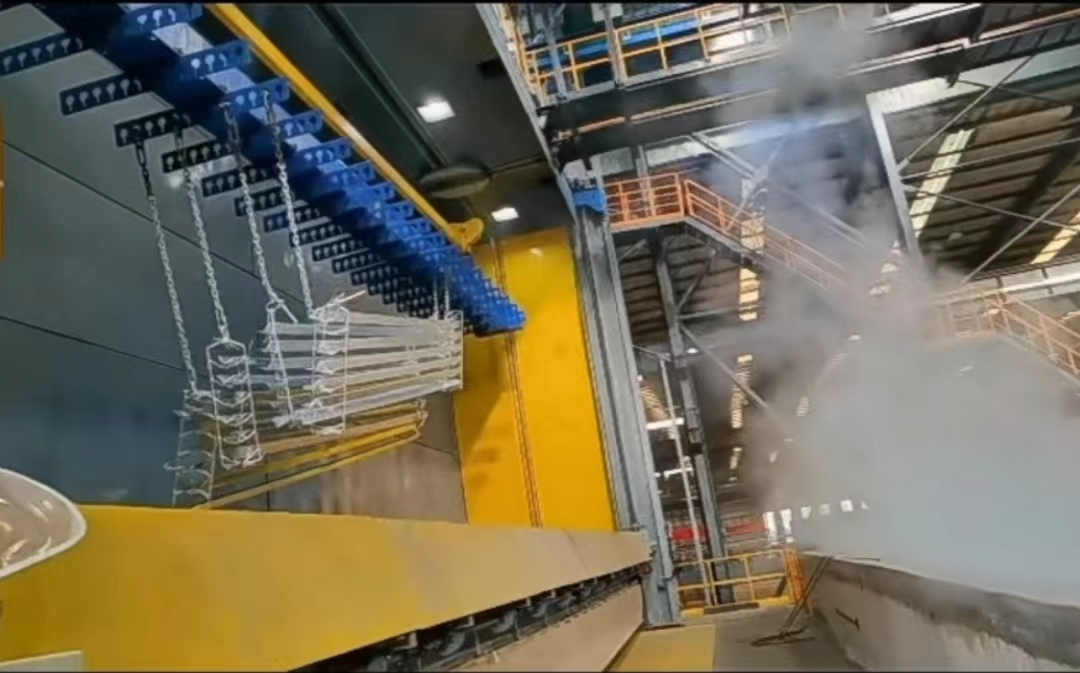

助镀池:

浸渍助镀液工序,是传统“干法热镀锌”工艺不可缺少的工序环节之一。热镀锌工艺中,助镀溶剂经配比加入水进行溶解后,得到的溶液我们称之为助镀液,助镀液一般都采用“氯化锌+氯化铵”的复盐溶液。就热镀锌行业的现状而言,有两种助镀方式:湿式和干式。所谓助镀溶剂,实际上是一种催化剂,也是一种络合剂。可以作为助镀溶剂的物质很多,有无机酸、有机酸、盐类、胺类及其混合物等。

助镀池

助镀池

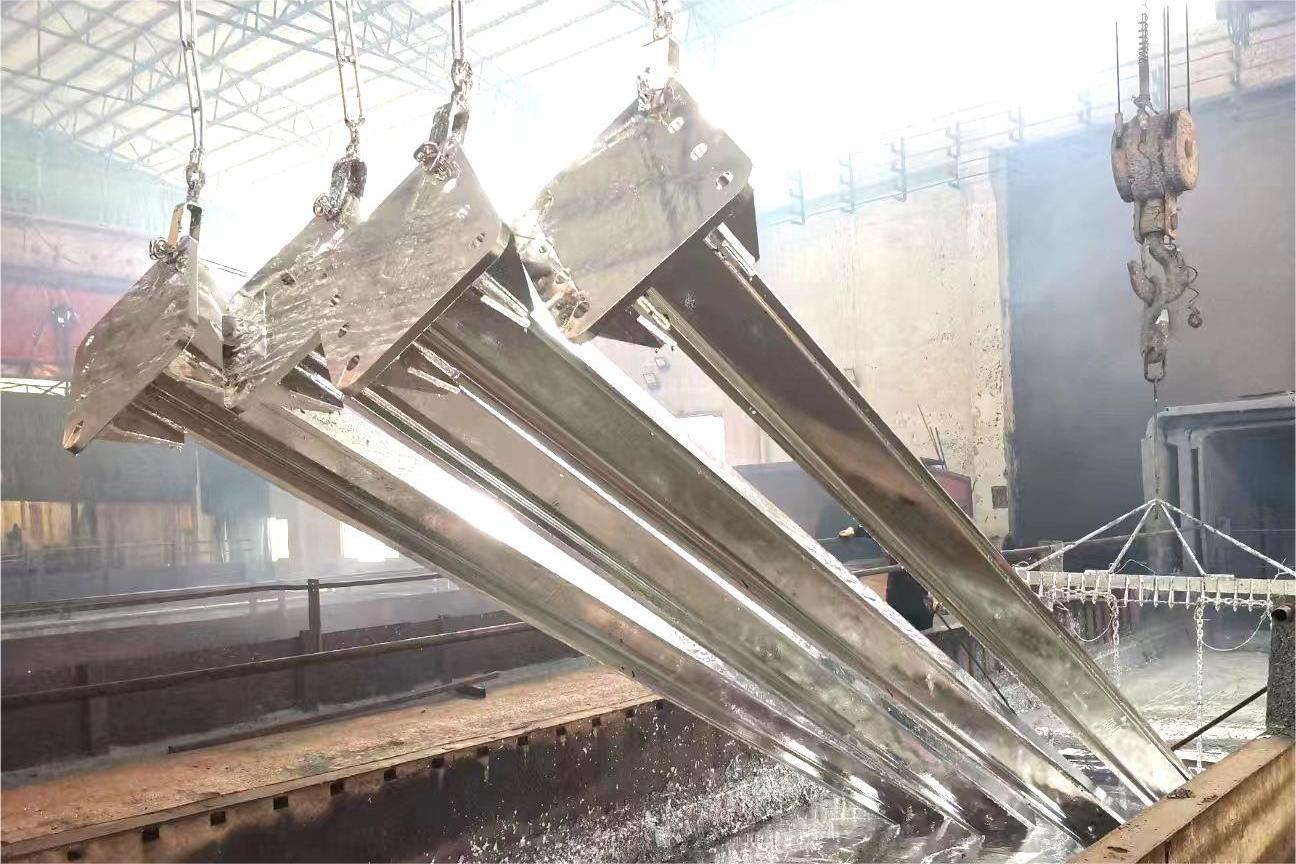

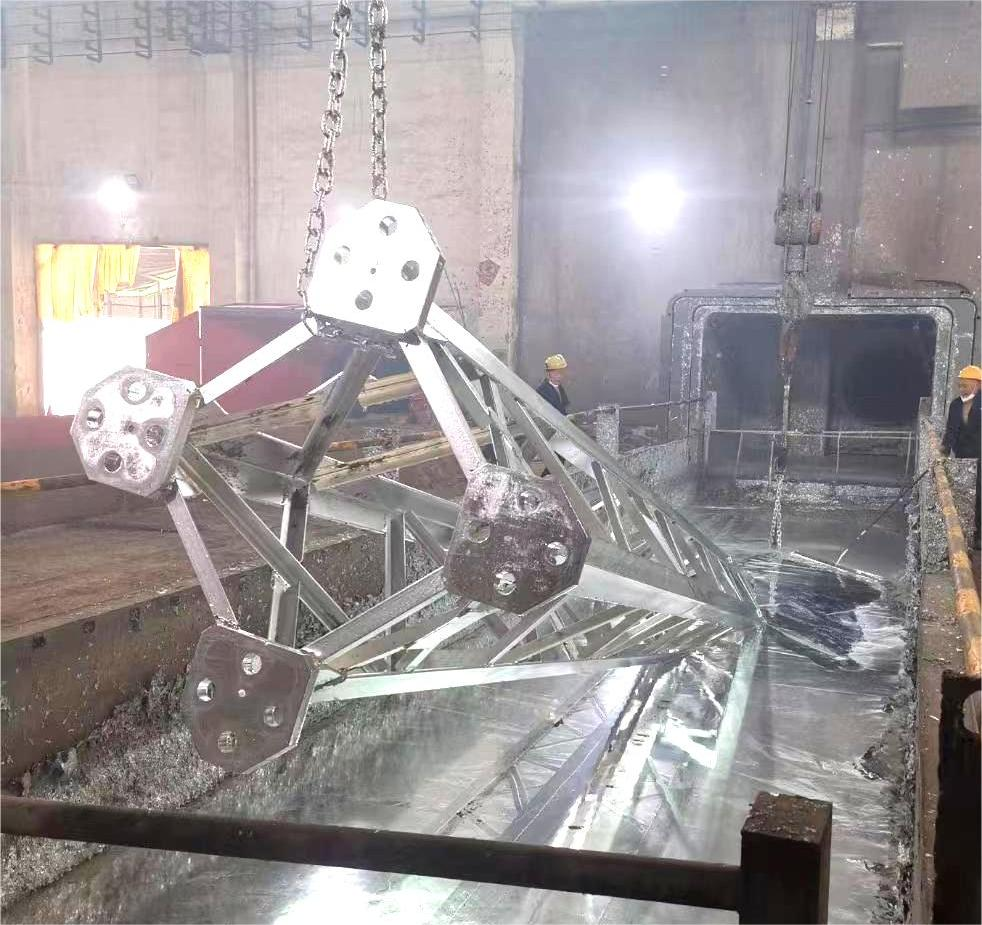

镀锌池:

锌液的温度一般在434-450℃之间,浸锌时间一般150秒—1000秒,特殊结构件根据特殊产品的策划要求控制。锌液温度、浸镀时间,视待镀工件的钢材材质和几何尺寸(厚度)而定。浸镀时行车的升降速度为1.4米/分钟,吊角斜度为25-35度,以操作者目测为准。工件在吊出锌液面之前及吊出锌液面的过程中,应刮净锌液表面的锌灰,刮灰板与工件在锌液面的距离掌握在10-20cm,防止锌灰附着在工件上造成外观的缺陷。

镀锌池镀锌池

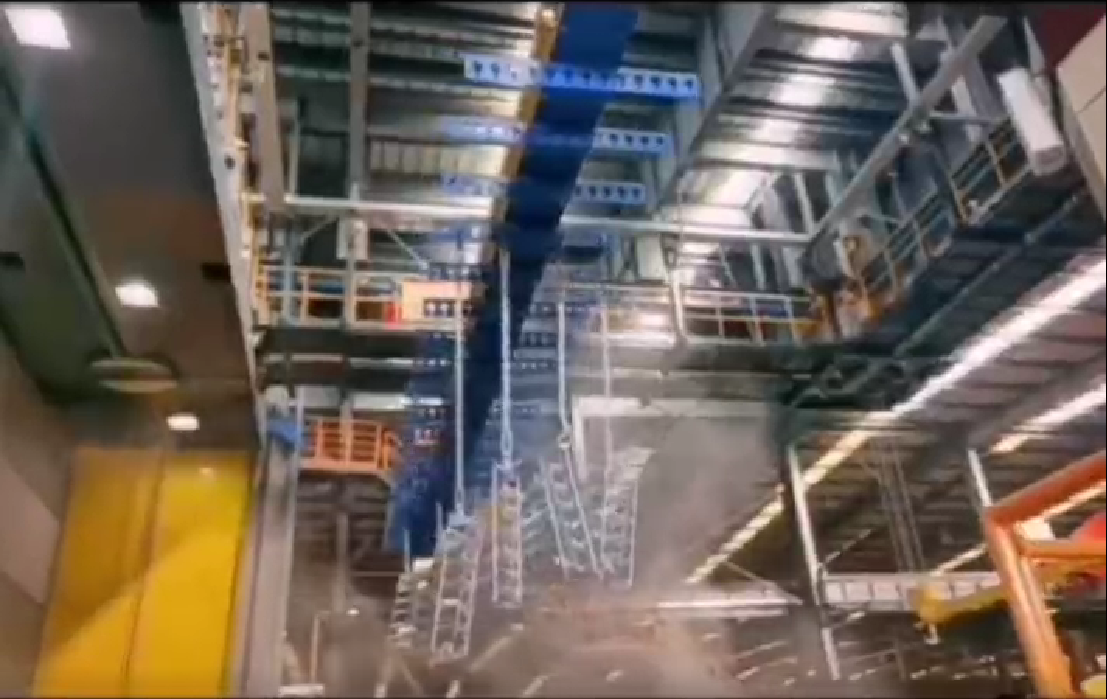

冷却池:

冷却时间1-5分钟,冷却温度小于80摄氏度,行车升降速度7米每分钟。

冷却池冷却池


钝化池:

钝化液表面确定无污染物,钝化液温度小于50摄氏度,钝化时间1-2分钟,行车起吊斜度20-35度,行车升降速度7米每分钟。

钝化池钝化池

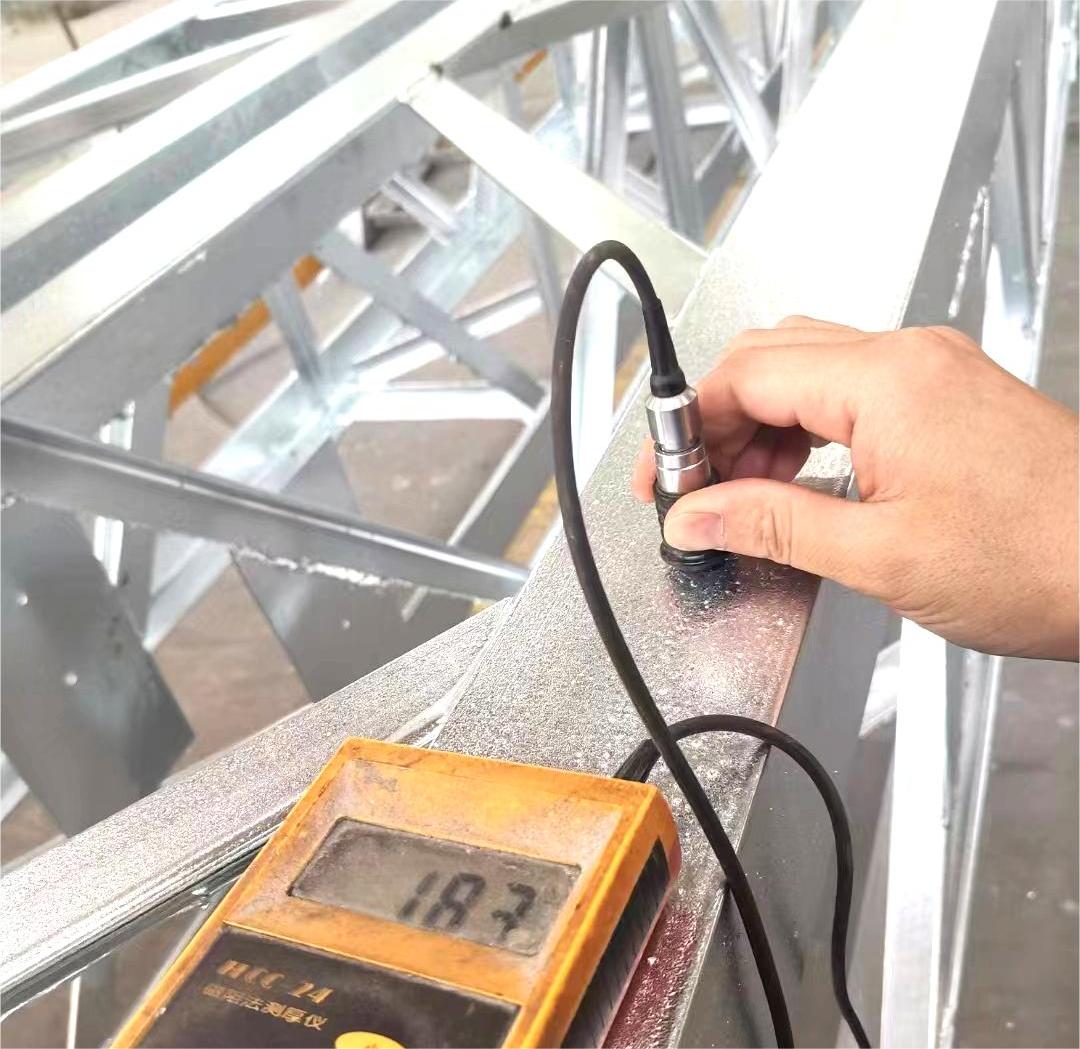

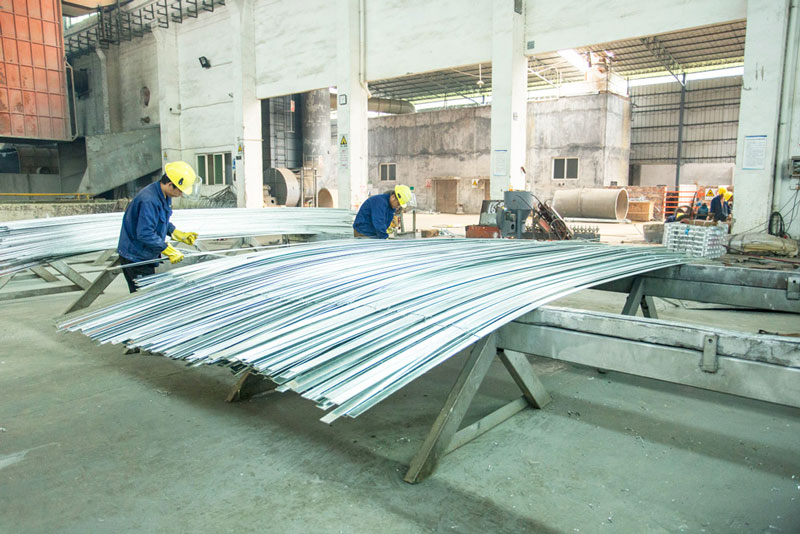

打磨:

对于允许修复的漏镀,首先用打磨机或其它工具将漏镀部位的氧化皮等污物去除,然后喷富锌漆3-5遍。修复后的涂层厚度应比标准规定的局部最小厚度厚30微米以上。待富锌漆完全干燥后喷涂镀锌上色剂。去除影响产品安装的积锌。杆体主要外表面的锌瘤、毛刺、积锌的去除应用锉刀,避免采用打磨机打磨。产品表面锌灰的去除。应尽可能采用锉刀去除产品内外表面的锌灰,严用上色剂直接遮盖锌灰。

打磨打磨




contact

联系方式

佛山市高明南越钢结构制造有限公司

公司地址:佛山市高明区荷城兴良路65号

联系电话:0757-66885501

企业QQ :439869743

电子邮箱:439869743@qq.com

版权归佛山市高明南越钢结构制造有限公司所有           备案号: 粤ICP备17132623号-2          技术支持: 京马网
